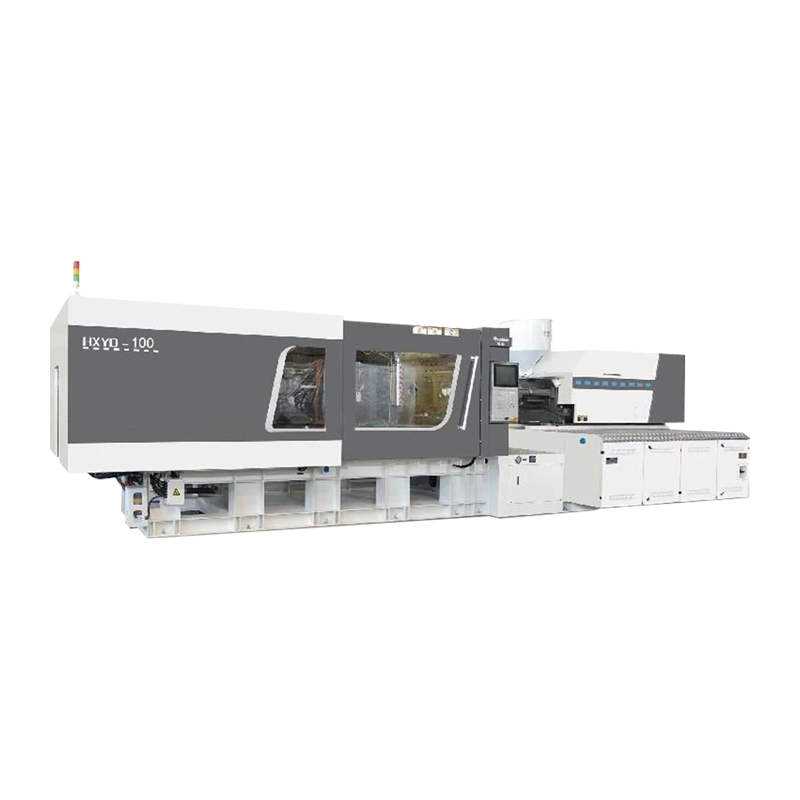

HXYD-100: Mesin pengacuan suntikan hibrid HXYD

MODEL: HXYD 100/i280H

JADUAL PARAMETER TEKNIKAL

A

B

C

UNIT SUNTIKAN

DIAMETER Skru

mm

28

32

36

NISBAH L/D SKRU

L/D

22

23

21

KAPASITI SUNTIKAN DALAM TEORI

cm³

110

144

183

BERAT SUNTIKAN(PS)

g

100

131

166

TEKANAN SUNTIKAN

MPa

2612

2000

1580

KAPASITI PLASTIK

g/s

10

16

22

KELAJUAN Skru

rpm

400

UNIT SUNTIKAN

I280H

KELAJUAN SUNTIKAN

mm/s

350

KUASA MOTOR

KW

33(tuang) 17(cair) 16(minyak)

UNIT SUNTIKAN

KELAJUAN SUNTIKAN

mm/s

KUASA MOTOR

KW

UNIT PENGAPIT

PAKSA PENGAMPIT

KN

1000

STROK PLAT ACUAN MENGGERAK

mm

410

MAX. KETINGGIAN ACUAN

mm

460

MIN. KETINGGIAN ACUAN

mm

150

RUANG BWTWEEN TIE-BAR (W*H)

mm

420*420

DAYA EJEKTOR HIDRAULIK

KN

44

STROK EJEKTOR HIDRAULIK

mm

120

NOMBOR EJEKTOR

n

5

LAIN-LAIN

TEKANAN PAM

MPa

16

KAPASITI PEMANASAN

KW

10.5

DIMENSI MESIN (L*W*H)

m

4.9*1.3*2.0

BERAT MESIN

t

4.5

KAPASITI TANGKI MINYAK

L

170

MODEL: HXYD 100/i180H

JADUAL PARAMETER TEKNIKAL

A

B

C

UNIT SUNTIKAN

DIAMETER Skru

mm

22

25

28

NISBAH L/D SKRU

L/D

22

22

22

KAPASITI SUNTIKAN DALAM TEORI

cm³

49

63

80

BERAT SUNTIKAN(PS)

g

44

58

72

TEKANAN SUNTIKAN

MPa

2841

2200

1754

KAPASITI PLASTIK

g/s

5

7

10

KELAJUAN Skru

rpm

400

UNIT SUNTIKAN

i180H

KELAJUAN SUNTIKAN

mm/s

350

KUASA MOTOR

KW

21(tuang) 8(cair) 16(minyak)

UNIT SUNTIKAN

i180HS

KELAJUAN SUNTIKAN

mm/s

500

KUASA MOTOR

KW

27(tuang) 8(cair) 16(minyak)

UNIT PENGAPIT

PAKSA PENGAMPIT

KN

1000

STROK PLAT ACUAN MENGGERAK

mm

410

MAX. KETINGGIAN ACUAN

mm

460

MIN. KETINGGIAN ACUAN

mm

150

RUANG BWTWEEN TIE-BAR (W*H)

mm

420*420

DAYA EJEKTOR HIDRAULIK

KN

44

STROK EJEKTOR HIDRAULIK

mm

120

NOMBOR EJEKTOR

n

5

LAIN-LAIN

TEKANAN PAM

MPa

16

KAPASITI PEMANASAN

KW

7

DIMENSI MESIN (L*W*H)

m

4.9*1.3*2.0

BERAT MESIN

t

3.5

KAPASITI TANGKI MINYAK

L

170
