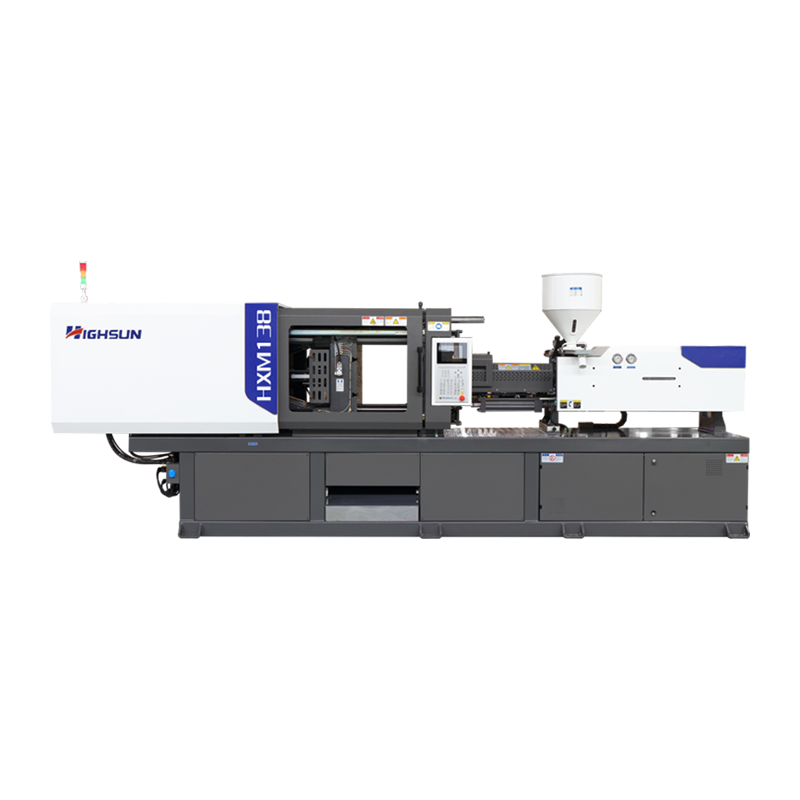

HXM138: Mesin pengacuan suntikan servo HXM

MODEL: HXM138

JADUAL PARAMETER TEKNIKAL

A

B

C

UNIT SUNTIKAN

DIAMETER Skru

mm

35

38

42

NISBAH L/D SKRU

L/D

23

22

20

KAPASITI SUNTIKAN DALAM TEORI

cm³

192

226

277

BERAT SUNTIKAN(PS)

g

175

206

252

oz

6.1

7.2

8.8

TEKANAN SUNTIKAN

MPa

240

203

166

KADAR SUNTIKAN

g/s

101

119

146

KAPASITI PLASTIK

g/s

12

15

15

KELAJUAN Skru

rpm

265

UNIT PENGAPIT

PAKSA PENGAMPIT

KN

1380

STROK PLAT ACUAN MENGGERAK

mm

390

MAX. KETINGGIAN ACUAN

mm

450

MIN. KETINGGIAN ACUAN

mm

150

RUANG BWTWEEN TIE-BAR (W*H)

mm

420*370

DAYA EJEKTOR HIDRAULIK

KN

56

STROK EJEKTOR HIDRAULIK

mm

120

NOMBOR EJEKTOR

n

5

LAIN-LAIN

TEKANAN PAM

MPa

17.5

KUASA MOTOR

KW

16

KAPASITI PEMANASAN

KW

13.25

DIMENSI MESIN (L*W*H)

m

4.28*1.05*1.86

BERAT MESIN

t

3.9

KAPASITI TANGKI MINYAK

L

160
