Apakah mesin pengacuan suntikan plastik?

Apa Itu a Mesin Suntikan Plastik ?

Mesin suntikan plastik ialah peralatan pengeluaran perindustrian yang memanaskan resin plastik pepejal ke dalam keadaan cair dan kemudian memaksa bahan yang dicairkan ke dalam acuan keluli tertutup di bawah tekanan terkawal, di mana ia menyejuk dan memejal menjadi bahagian siap dalam beberapa saat hingga beberapa minit. Kategori peralatan ini lebih dikenali sebagai sebuah mesin pengacuan suntikan , dan ia terletak di tengah-tengah jentera plastik acuan moden yang digunakan merentasi automotif, pembungkusan, elektronik, perkakas rumah dan barisan pengeluaran barangan pengguna.

Tugas asas mana-mana mesin pengacuan plastik adalah untuk menukar pelet resin mentah menjadi bahagian yang boleh diulang, konsisten dari segi dimensi, kitaran demi kitaran, tanpa menukar alatan antara kelompok. Acuan tunggal yang dipasang dalam unit pengapit boleh menghasilkan beribu-ribu bahagian yang hampir sama, yang merupakan satu sebab pengacuan suntikan kekal sebagai kaedah pengeluaran utama untuk komponen plastik volum tinggi merentasi begitu banyak industri.

Mesin dalam kategori ini biasanya bersaiz mengikut daya pengapit, dinyatakan dalam tan, dan mengikut saiz pukulan, yang menerangkan berapa banyak plastik cair yang boleh dihantar oleh unit suntikan dalam satu kitaran. Daya pengapit pada model mesin suntikan plastik biasa boleh berkisar antara di bawah 100 tan untuk item ketepatan kecil seperti penyambung dan penutup sehingga 3000 tan untuk bahagian besar seperti palet, tong sampah dan panel badan automotif.

Bagaimanakah Mesin Pengacuan Suntikan Plastik Berfungsi?

Setiap kitaran penekan pengacuan suntikan mengikut urutan empat peringkat yang sama, sama ada mesin adalah unit ketepatan kecil atau penekan tonase berat yang dibina untuk bahagian industri yang besar. Memahami setiap peringkat membantu menjelaskan sebab masa kitaran, daya pengapit dan kualiti bahagian berkait rapat.

Peringkat Pengapit

Unit pengapit menutup dan mengunci kedua-dua bahagian acuan bersama-sama, menggunakan daya yang cukup untuk memastikan acuan tertutup terhadap tekanan plastik yang akan disuntik. Ini adalah peringkat di mana daya pengapit, yang dibincangkan secara terperinci lebih lanjut di bawah, menjadi faktor penentu dalam berapa besar atau tebal bahagian yang boleh dikendalikan oleh mesin.

Peringkat Suntikan

Skru berputar di dalam tong yang dipanaskan mencairkan pelet resin pepejal dan menolak plastik cair melalui muncung ke dalam rongga acuan. Tekanan suntikan dan kelajuan suntikan ditala pada geometri bahan dan bahagian supaya rongga terisi sekata sebelum plastik mula sejuk.

Peringkat Penyejukan

Setelah rongga penuh, acuan terus memegang bahagian tersebut sementara haba dikeluarkan melalui saluran penyejukan di dalam acuan. Penyejukan biasanya merupakan peringkat tunggal terpanjang kitaran, dan ketebalan dinding mempunyai kesan langsung pada tempoh masa yang diperlukan, perhubungan yang ditunjukkan dalam carta masa kitaran kemudian dalam artikel ini.

Peringkat Ejection

Selepas bahagian itu cukup sejuk untuk menahan bentuknya, unit pengapit terbuka dan pin ejektor menolak bahagian siap keluar dari acuan. Mesin kemudian diset semula dan urutan diulang untuk tangkapan seterusnya.

Jenis Mesin Pengacuan Plastik Tersedia Hari Ini

Pengeluar peralatan plastik mesin acuan biasanya mengelompokkan mesin mengikut cara unit pengapit dan suntikan digerakkan. Empat kategori di bawah merangkumi kebanyakan perkara yang digunakan dalam tetapan pengeluaran hari ini, dan banyak barisan mesin juga bercabang kepada siri khusus seperti dua reka bentuk plat, talian berkelajuan tinggi dan sistem dwi warna yang dibina untuk bahagian yang menggabungkan dua bahan dalam satu pukulan.

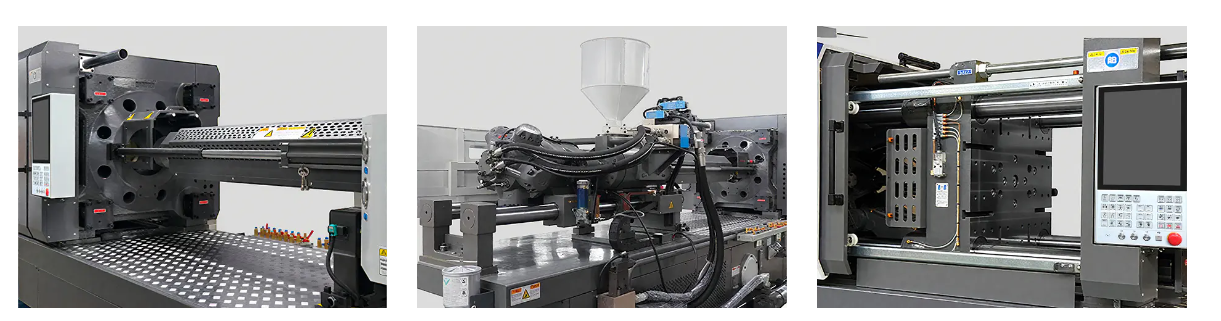

Komponen Utama Di Dalam Mesin Pengacuan Suntikan Plastik

Tidak kira jenis pemacu, garisan acuan plastik mesin bergantung pada mempunyai blok binaan teras yang sama yang berfungsi bersama. Mengetahui perkara yang dilakukan oleh setiap bahagian memudahkan anda membaca helaian spesifikasi mesin dan membandingkan model sebelum melakukan reka letak pengeluaran.

• Unit suntikan : corong, tong yang dipanaskan, dan skru yang mencairkan pelet resin dan menolak plastik cair ke dalam acuan.
• Unit pengapit : plat, palang pengikat, dan togol atau mekanisme hidraulik yang menahan acuan tertutup semasa suntikan.
• acuan : perkakas yang membentuk bahagian, dipasang di antara plat tetap dan bergerak.
• Sistem kawalan : panel pengendali dan pengawal yang mengurus suhu, tekanan, kelajuan dan masa untuk setiap peringkat.
• Sistem pemacu : pam hidraulik, motor servo atau motor elektrik yang menggerakkan pengapit dan pergerakan suntikan.
• Sistem penyejukan : saluran air atau minyak, di dalam acuan dan di sekeliling tong, yang mengeluarkan haba semasa kitaran.
• Sistem ejector : pin atau plat yang menolak bahagian yang telah siap daripada acuan apabila ia telah disejukkan.

Toleransi pemesinan pengacuan suntikan ketepatan sangat bergantung pada sejauh mana sistem ini dipadankan dengan bahagian tersebut, itulah sebabnya pemilihan komponen penting sama seperti tonase keseluruhan mesin.

Memahami Daya Pengapit dalam Mesin Pengacuan

Daya pengapit ialah jumlah daya yang digunakan oleh mesin untuk menahan dua bahagian acuan tertutup manakala plastik cair disuntik di bawah tekanan. Jika daya pengapit terlalu rendah untuk bahagian tertentu, acuan boleh retak terbuka sedikit semasa suntikan, membiarkan plastik nipis bocor keluar di sepanjang garis perpisahan, kecacatan yang biasanya dikenali sebagai kilat.

Daya pengapit biasanya diukur dalam tan dan terikat rapat dengan kawasan permukaan yang diunjurkan bagi bahagian yang diacu, bersama-sama dengan tekanan suntikan yang diperlukan bahan. Bahagian yang lebih besar dan rata biasanya memerlukan lebih banyak daya pengapit daripada bahagian kecil berdinding dalam dengan isipadu yang serupa.

Seperti yang ditunjukkan oleh carta, mesin pengacuan plastik biasa berjulat skala dari bawah 300 tan untuk mesin padat yang digunakan pada bahagian kecil, sehingga melalui 1600 hingga 3000 tan julat dikhaskan untuk komponen yang lebih besar seperti palet, tong besar dan panel badan.

Masa Kitaran Pengacuan Suntikan Diterangkan

Masa kitaran ialah jumlah masa yang diperlukan untuk menyelesaikan satu urutan pengapit, suntikan, penyejukan dan lontar penuh. Ia adalah salah satu angka utama yang digunakan untuk menganggarkan berapa banyak bahagian yang boleh dihasilkan oleh mesin dalam satu syif.

Penyejukan biasanya menyumbang kepada bahagian tunggal terbesar masa kitaran, dan ketebalan dinding adalah pemacu terbesar tempoh penyejukan, kerana haba perlu bergerak lebih jauh dari bahagian yang lebih tebal sebelum bahagian itu cukup tegar untuk dikeluarkan.

Bahagian berdinding nipis di sekelilingnya 1mm boleh menyejuk dan mengeluarkan dalam masa kurang daripada 20 saat, manakala sebahagian dengan 5mm dinding boleh mengambil masa lebih seminit untuk mencapai titik yang sama, walaupun pada mesin yang serupa.

Aplikasi Biasa Penekan Pengacuan Suntikan Di Seluruh Industri

Output mesin suntikan plastik muncul di lebih banyak tempat daripada yang kebanyakan orang sedar, daripada perumah pada perkakas rumah hingga ke bahagian dalam kereta. Carta di bawah memberikan pandangan rujukan umum tentang tempat penekan acuan suntikan melihat penggunaan paling berat, berdasarkan amalan industri biasa dan bukannya satu tinjauan rasmi.

Automotif dan Pengangkutan

Bampar, panel pemangkas dalaman, papan pemuka, dan perumah di bawah tudung sering dihasilkan pada barisan mesin pengacuan plastik yang lebih tinggi kerana saiz bahagian yang besar dan keperluan dimensi yang menuntut.

Pembungkusan dan Barangan Pengguna

Penutup, penutup, bekas dinding nipis dan barangan isi rumah lazimnya dijalankan pada mesin berbasikal yang lebih pantas, selalunya didorong servo, di mana volum keluaran penting seperti ketepatan bahagian.

Elektronik dan Perkakas

Penutup, penyambung dan kurungan dalaman memerlukan toleransi yang ketat, yang mana mesin pengacuan suntikan servo dan sistem hibrid cenderung diutamakan untuk kawalan berulangnya.

Cara Memilih Mesin Pengacuan Suntikan untuk Keperluan Pengeluaran Anda

Memilih mesin suntikan plastik yang betul bermula dengan bahagian, bukan katalog mesin. Beberapa faktor teras biasanya menentukan kelas mesin yang sesuai dengan tugas tertentu.

Sebagai titik permulaan yang kasar, keperluan tan sering dianggarkan dengan mendarabkan kawasan unjuran bahagian dengan faktor tekanan yang terikat pada bahan, kemudian menambah margin untuk kerumitan bahagian. Bekerja melalui pengiraan ini dengan pembina mesin sebelum memuktamadkan perkakas membantu mengelak daripada memilih mesin penekan yang bersaiz kecil atau tidak perlu bersaiz besar untuk kerja itu.

Mesin Pengacuan Suntikan Servo lwn Mesin Pengacuan Suntikan Hidraulik

Kedua-dua jenis mesin melengkapkan kitaran empat peringkat yang sama yang diterangkan sebelum ini, tetapi cara ia menghantar daya pengapit dan suntikan cukup berbeza untuk menjejaskan penggunaan tenaga, ketepatan dan bunyi di lantai kedai.

Di mana Mesin Pengacuan Suntikan Hidraulik Memimpin

Sistem hidraulik secara amnya memberikan daya pengapit mentah yang kuat pada kerumitan struktur yang lebih rendah, itulah sebabnya penekan tonase berat yang digunakan untuk bahagian struktur yang besar masih lazimnya hidraulik atau hibrid dan bukannya elektrik sepenuhnya.

Di mana Mesin Pengacuan Suntikan Servo Memimpin

Sistem pacuan servo melaraskan kelajuan motor untuk memadankan kuasa tepat yang diperlukan pada setiap peringkat kitaran dan bukannya menjalankan pam secara berterusan, yang lazimnya merendahkan tarikan tenaga dan mengurangkan bunyi operasi, di samping meningkatkan kebolehulangan untuk bahagian ketepatan.

Mengenai Ningbo Highsun Plastic Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. berpangkalan di Taman Sains dan Teknologi Beilun di Ningbo, kawasan yang terkenal dalam industri sebagai pusat pengeluaran jentera plastik. Kilang meliputi lebih daripada 120000 meter persegi dan didedikasikan untuk menghasilkan mesin pengacuan suntikan jenama HIGHSUN.

Dibina pada berhampiran dengan 20 tahun pembangunan tertumpu dan menarik lebih daripada 50 tahun pengalaman pembuatan yang dibawa ke hadapan daripada syarikat induknya, HIGHSUN Machinery telah berkembang menjadi 3 pengeluar mesin pengacuan suntikan plastik teratas dalam Ningbo dan salah satu daripada 10 pengeluar mesin pengacuan plastik terbaik di China. Pengurusan proses yang diperhalusi dan sasaran pembuatan yang konsisten kekal menjadi tumpuan operasi di setiap barisan produk.

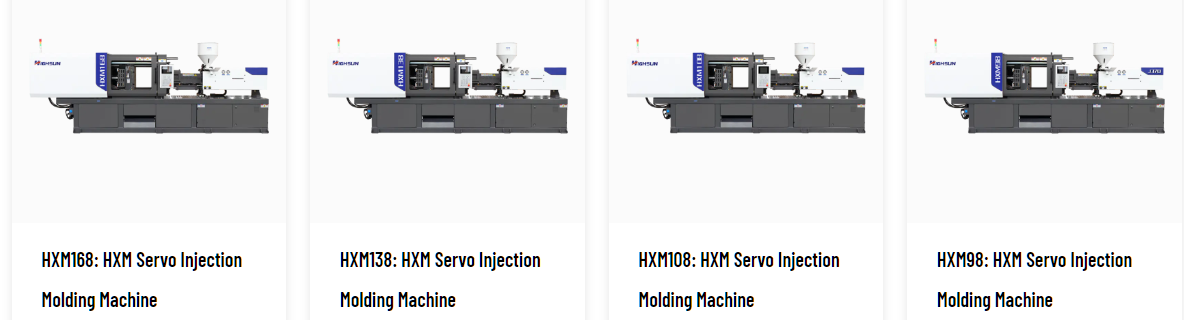

Rangkaian produk semasa merangkumi siri hibrid elektrik dan minyak, dua siri plat, siri berkelajuan tinggi, siri warna berganda tidak bercampur, siri warna berganda campuran, siri BMC, siri PET dan siri PVC, meliputi daya pengapit dari 98 tan hingga 3000 tan . Konfigurasi tersuai juga tersedia untuk keperluan pengeluaran yang berada di luar siri standard.

Highsun beroperasi mengikut falsafah berpusatkan pelanggan, diringkaskan secara dalaman sebagai mengejar kecemerlangan dan kesempurnaan pengacuan, dengan matlamat yang lebih luas untuk membina jenama mesin pengacuan suntikan berprestasi tinggi terkemuka.
