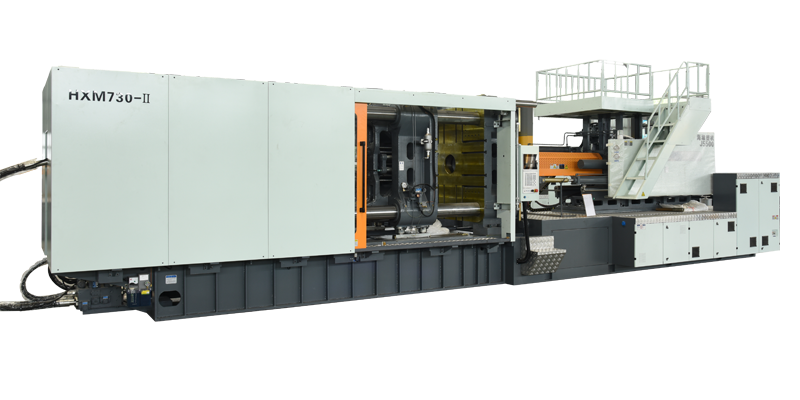

Apakah ciri-ciri struktur templat motor pengacuan suntikan?

Templat biasanya templat tetap dan templat mudah alih. Templat tetap dibahagikan kepada templat hadapan (atau plat kepala) dan templat belakang (plat ekor). Fungsi templat adalah untuk membentuk bingkai tegar dengan 4 lajur coring untuk membentuk ruang yang mengandungi acuan. Apabila mengunci acuan, templat perlu menahan tegasan lentur dan ubah bentuk mampatan. Oleh itu, templat harus mempunyai ciri-ciri berikut: 1) Templat diperbuat daripada keluli tuang atau besi tuang yang digiling bola dengan keliatan dan ketegaran yang baik untuk memastikan keliatan, ketegaran dan rintangan haus yang mencukupi. 2) Reka bentuk struktur luaran dan saiz templat adalah untuk mereka bentuk templat tetap menjadi permukaan kerja yang rata dengan struktur tulang rusuk penyangga di bahagian rentas bagi mengatasi tegasan lentur yang perlu ditanggung semasa bekerja. Satah kerja templat hendaklah disepuhlindap, dan kekasaran permukaan pemprosesan mekanikal templat tidak boleh melebihi 1.25 μm. Apabila pemesinan, ia harus dibahagikan kepada pemesinan kasar dan penamat dua kali untuk mengurangkan ubah bentuk selepas pemesinan dan memastikan keperluan ketepatan kedudukan bersama setiap bahagian. 3) Memasang templat dan lajur kolar adalah padanan gelongsor. Sistem padanan H7/f7 diguna pakai, dan ketepatan penyegerakan agak tinggi. Oleh itu, 4 lubang pemasangan dan satah kerja pada templat perlu diproses dan dibentuk dalam satu pengapit pada mesin penggerudian untuk memastikan ketepatan penyegerakan. Keperluan ketepatan simetri garis tengah 4 lubang diperlukan untuk memastikan keperluan ketepatan tidak selari permukaan kerja templat dan templat bergerak (permukaan pengapit acuan atas). 4) Struktur kaki gelongsor diguna pakai antara templat alih dan trek gelongsor. Di antara kaki gelongsor dan trek, kesan acuan minyak terbentuk dengan minyak pelincir untuk menghasilkan filem minyak dan membentuk muat gelongsor yang baik. Peranti pelarasan templat alih dan kaki gelongsor boleh membuat pelarasan tepat pada masanya. Sesetengah model juga menambah tali pinggang keluli rel untuk mengelakkan kehausan berlebihan antara rak. Kaki gelongsor biasa mempunyai 4 bentuk berikut. butiran seperti berikut: ①Peranti pelarasan berada di bahagian bawah templat boleh alih, dan jurang antara gelongsor rel dan kaki gelongsor dilaraskan melalui skru pelarasan atas; ②Peranti pelaras juga berada di bahagian bawah templat boleh alih, dan jurang antara plat gelongsor dan kaki gelongsor trek dilaraskan melalui skru pelaras atas dan bawah; ③Peranti pelaras terletak di sisi templat boleh alih, dan jurang antara plat gelongsor dan kaki gelongsor trek dilaraskan dengan melaraskan skru; ④Peranti pelaras berada di bawah templat boleh alih, dan celah dilaraskan dengan melaraskan besi condong pada kaki gelongsor.
