Mesin Pengacuan Suntikan: Jenis, Komponen, Proses dan Panduan Pemilihan

Mesin Pengacuan Suntikan : Pemilihan, Proses, Alatan dan Penyelesaian Masalah

Pengacuan suntikan adalah tenaga kerja pembuatan moden, menghasilkan segala-galanya daripada penutup botol dan produk pengguna kepada perumahan peranti perubatan. Jika dana sedang menilai produk mesin pengacuan suntikan atau menentukan barisan pengeluaran baharu, memahami pembolehubah mesin, alatan, bahan dan proses boleh membantu dana mengelakkan kesilapan yang mahal dan mencapai bahagian yang konsisten dengan lebih cepat.

Apakah Mesin Pengacuan Suntikan?

An mesin pengacuan suntikan ialah sistem pengeluaran yang mencairkan plastik, menyuntiknya ke dalam rongga acuan, membungkusnya di bawah tekanan, menyejukkannya, dan mengeluarkan bahagian siap. Yang betul peralatan pengacuan suntikan boleh meningkatkan kualiti bahagian, mengurangkan sekerap, dan meningkatkan kecekapan pengeluaran, terutamanya untuk aplikasi volum tinggi.

Sel pengeluaran acuan suntikan biasa termasuk:

• Mesin acuan: Unit pengapit dan unit suntikan
• Acuan: Perkakas pengeluaran yang membentuk bahagian
• pengendalian bahan: Pengering, pemuat, pengisar, dan peralatan yang berkaitan
• penyejukan: Penyejuk, termolator, dan peralatan kawalan suhu acuan
• Automasi: Robot, penghantar, pemeriksaan penglihatan dan sistem pengendalian separa

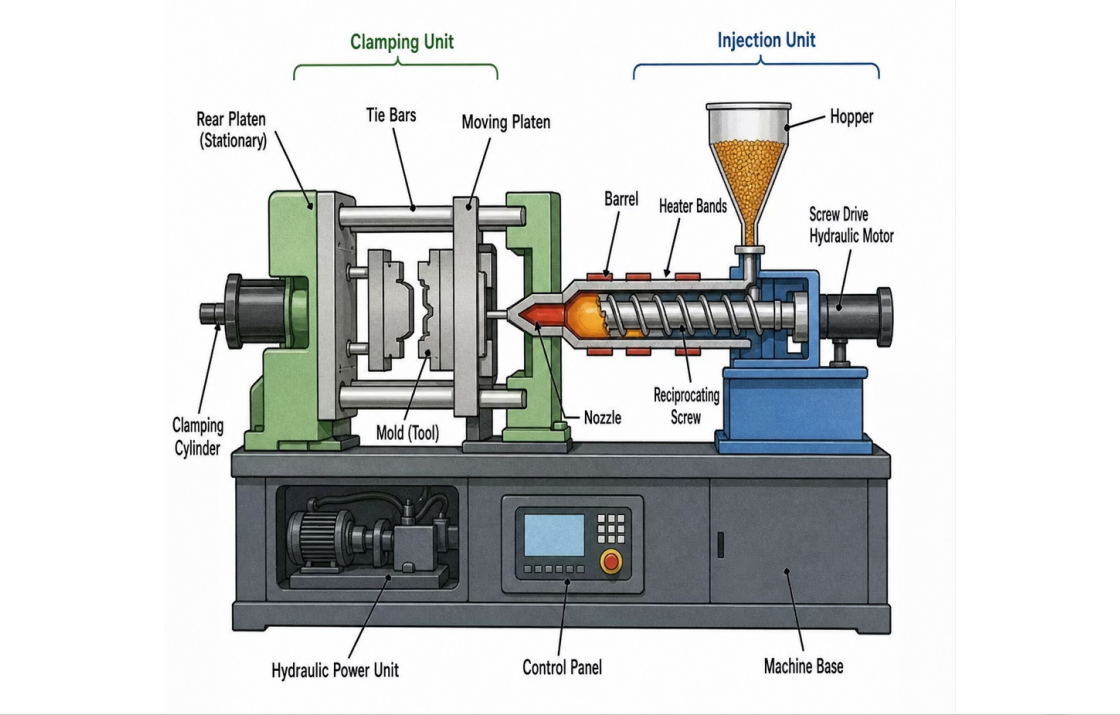

Bahagian dan Fungsi Mesin Pengacuan Suntikan

Kefahaman mesin pengacuan suntikan parts and functions adalah penting untuk menyelesaikan masalah, penyelenggaraan, pemilihan peralatan dan pengoptimuman proses.

Hopper dan Tekak Suapan

The corong menyimpan dan menyuap resin ke dalam mesin. Tekak suapan memindahkan bahan ke dalam tong dan mesti diurus dengan betul untuk mengelakkan penyuapan atau penyusuan yang tidak konsisten. Bahan higroskopik biasanya memerlukan a pengering bahan sebelum diproses.

Jalur Kepadang dan Pemanas

The tong mengandungi skru dan menyediakan persekitaran di mana polimer cair. Jalur pemanas mengekalkan profil suhu yang diperlukan di seluruh tong.

Skru dan Cincin Periksa

The skru mengplastis, mencampur, dan mengukur polimer. The cincin cek membantu menghalang bahan cair daripada mengalir ke belakang semasa suntikan, menyokong saiz pukulan yang konsisten dan kebolehulangan.

muncung

The muncung memindahkan plastik cair dari tong ke sesendal sprue acuan. Reka bentuk muncung dan suhu mesti sepadan dengan bahan, acuan dan penggunaan.

Pemacu Unit Suntikan

Unit suntikan boleh digunakan teknologi hidraulik, servo-hidraulik atau pemacu elektrik untuk mengawal putaran skru dan pergerakan suntikan.

Unit Pengapit

The unit pengapit , termasuk platen dan palang pengikat, membuka dan menutup acuan dan memberikan daya pengapit yang mencukupi untuk menahan tekanan rongga semasa suntikan dan pembungkusan.

Sistem Ejector

The sistem ejektor mengeluarkan bahagian yang dibentuk dari inti. Masa dan daya ejector yang betul adalah penting untuk mengelakkan melekat, ubah bentuk, pemutihan tekanan, atau kerosakan bahagian.

Kawalan dan Penderia

Penggunaan mesin moden pengawal dan penderia untuk memantau dan mengawal tekanan suntikan, kelajuan, suhu, kedudukan skru, masa kitaran, penggera dan resipi proses.

Jenis Mesin Pengacuan Suntikan

Apabila membandingkan jenis mesin pengacuan suntikan , pertimbangkan ketepatan, kelajuan, penggunaan tenaga, bahan, geometri bahagian, volum pengeluaran dan persekitaran operasi yang diperlukan.

Mesin Pengacuan Suntikan Elektrik lwn Hidraulik

Mesin pengacuan suntikan elektrik lazimnya dipilih apabila ketepatan tinggi, kebolehulangan, kebersihan dan kecekapan tenaga adalah penting.

Kelebihan mesin elektrik termasuk:

• Ketepatan kedudukan tinggi
• Kebolehulangan pukulan ke pukulan yang sangat baik
• Penggunaan tenaga yang lebih rendah dalam banyak aplikasi
• Bunyi operasi yang rendah
• Kesesuaian untuk persekitaran pengeluaran yang bersih dan terkawal

Had potensi termasuk:

• Kos peralatan permulaan yang lebih tinggi
• Had aplikasi untuk keperluan berat tertentu atau tugas ekstrem tertentu

Mesin pengacuan suntikan hidraulik digunakan secara meluas untuk bahagian besar dan aplikasi industri yang menuntut.

Kelebihan termasuk:

• Pelbagai daya pengapit yang tersedia
• Prestasi kukuh untuk aplikasi tugas berat
• Keupayaan proses yang fleksibel
• Teknologi yang mantap dengan pengalaman perkhidmatan yang luas

Pertimbangan yang berpotensi termasuk:

• Penggunaan tenaga yang lebih tinggi berbanding dengan banyak sistem elektrik moden
• Penyelenggaraan minyak hidraulik
• Perhatian yang lebih terhadap kebersihan dan kawalan kebocoran

Mesin Pengacuan Suntikan Hibrid dan Servo

Banyak mesin moden menggunakan sistem hibrid atau servo-hidraulik . Faedah pengacuan suntikan pemacu servo boleh termasuk:

• Mengurangkan penggunaan tenaga berbanding dengan sistem hidraulik konvensional
• Kawalan pergerakan yang lebih pantas dan lebih tepat
• Penjanaan haba yang lebih rendah
• Kestabilan proses yang lebih baik
• Kawalan yang lebih baik terhadap aplikasi pengacuan yang menuntut

Mesin Pengacuan Suntikan Khusus

Bergantung kepada aplikasi pengacuan suntikan plastik , peralatan khusus mungkin diperlukan, termasuk:

• Mesin pembungkusan berkelajuan tinggi
• Mesin pengacuan berbilang komponen dan 2K
• Masukkan mesin acuan
• Mesin pengacuan suntikan LSR
• Mesin pengacuan mikro

Spesifikasi Mesin Pengacuan Suntikan Plastik

Syarat-syarat mesin pengacuan suntikan plastik and mesin suntikan plastik sering digunakan secara bergantian. Apabila membandingkan peralatan, bagaimanapun, spesifikasi pembelian haruslah tepat.

Parameter penting termasuk:

• Daya pengapit: kN atau tan
• Saiz pukulan: gram atau auns
• Diameter skru: mm
• Skru nisbah L/D
• Tekanan suntikan
• Kelajuan suntikan
• Pengplastisan dan kadar pemulihan
• Dimensi plat
• Jarak tali pengikat
• Ketebalan acuan minimum dan maksimum
• Cahaya siang maksimum
• Strok dan daya ejector

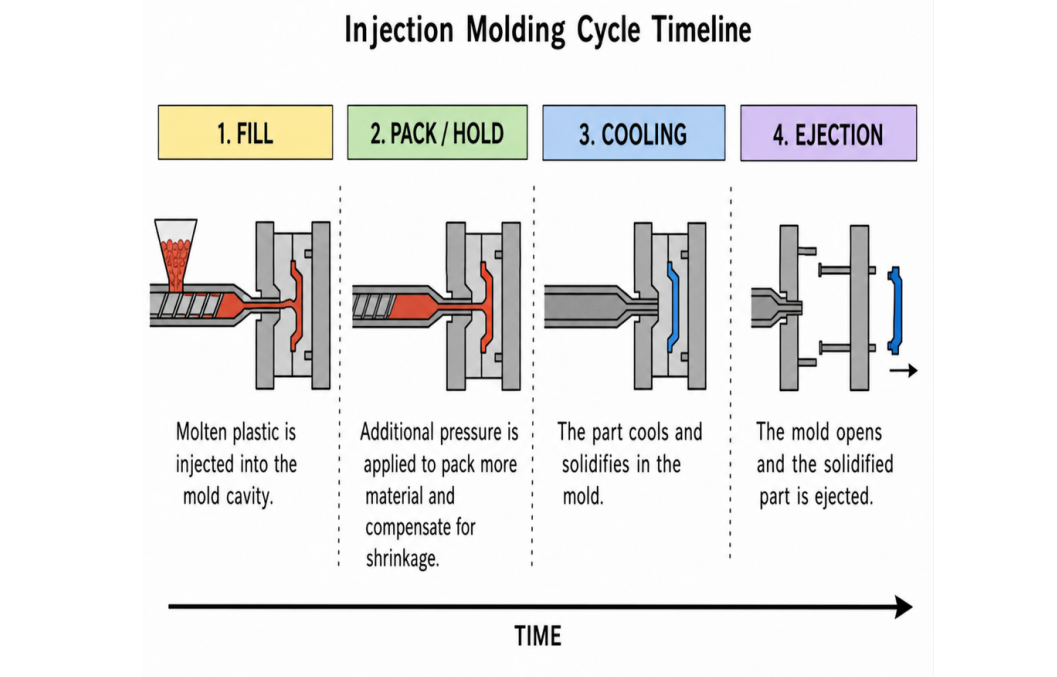

Proses Pengacuan Suntikan Langkah demi Langkah

Kefahaman the proses pengacuan suntikan langkah demi langkah memudahkan untuk mengenal pasti pembolehubah yang mempengaruhi kualiti dan masa kitaran.

1. Penyediaan Bahan

Keringkan resin apabila diperlukan dan kekalkan tahap lembapan yang ditentukan pengeluar. Penyediaan bahan yang salah boleh menyebabkan splay, kerapuhan, ketidakstabilan dimensi dan kecacatan lain.

2. Mengplastik

Skru berputar dan mencairkan polimer. Tekanan belakang boleh dilaraskan untuk meningkatkan konsistensi pencampuran dan cair.

3. Penutupan Acuan dan Binaan Pengapit

Acuan ditutup dan pengapit membina daya yang mencukupi sebelum suntikan bermula.

4. Pengisian

Polimer cair disuntik ke dalam rongga. Kelajuan suntikan, tekanan, suhu cair, suhu acuan dan kelakuan aliran semuanya menjejaskan prestasi pengisian.

5. Pembungkusan dan Pegangan

Pek dan tahan tekanan mengimbangi pengecutan bahan semasa pintu pagar tetap terbuka. Matlamatnya adalah untuk mencapai berat dan dimensi bahagian yang diperlukan tanpa tekanan yang berlebihan.

6. Penyejukan

Penyejukan selalunya merupakan salah satu penyumbang terbesar kepada jumlah masa kitaran. Ketebalan dinding, suhu acuan, reka bentuk saluran penyejuk dan aliran penyejuk sangat mempengaruhi prestasi penyejukan.

7. Pembukaan Acuan

Acuan dibuka selepas penyejukan yang mencukupi. Pergerakan acuan terkawal membantu mengelakkan seretan bahagian, ubah bentuk atau melekat berkaitan vakum.

8. Ejection dan Pengendalian Bahagian

Pin ejector, udara, robot atau sistem lain mengeluarkan bahagian yang dibentuk. Pengendalian automatik boleh meningkatkan konsistensi dan mengurangkan masa acuan terbuka.

9. Ulangan Kitaran

Mesin kembali ke permulaan kitaran. Objektifnya ialah a tetingkap proses yang stabil dan boleh diulang , dan bukannya sekadar mencapai kitaran sesingkat mungkin.

Contoh Bahagian Plastik Beracuan Suntikan

Geometri bahagian yang berbeza meletakkan permintaan yang berbeza pada mesin dan acuan.

Bekas Dinding Nipis

Pembungkusan dinding nipis memerlukan kelajuan suntikan yang tinggi, suhu cair yang stabil, pengudaraan yang berkesan, dan masa kitaran yang cepat .

Perumahan Gear

Perumah gear memerlukan kawalan dimensi yang kuat, pembungkusan yang konsisten dan penyejukan yang seimbang untuk meminimumkan letupan.

Penyambung

Penyambung often require toleransi dimensi yang ketat, saiz pukulan yang konsisten, pengudaraan yang berkesan, dan penjajaran acuan yang boleh dipercayai .

Komponen Perubatan

Komponen perubatan mungkin memerlukan pengesahan proses, kebolehkesanan bahan, persekitaran pembuatan terkawal, dan data proses terperinci .

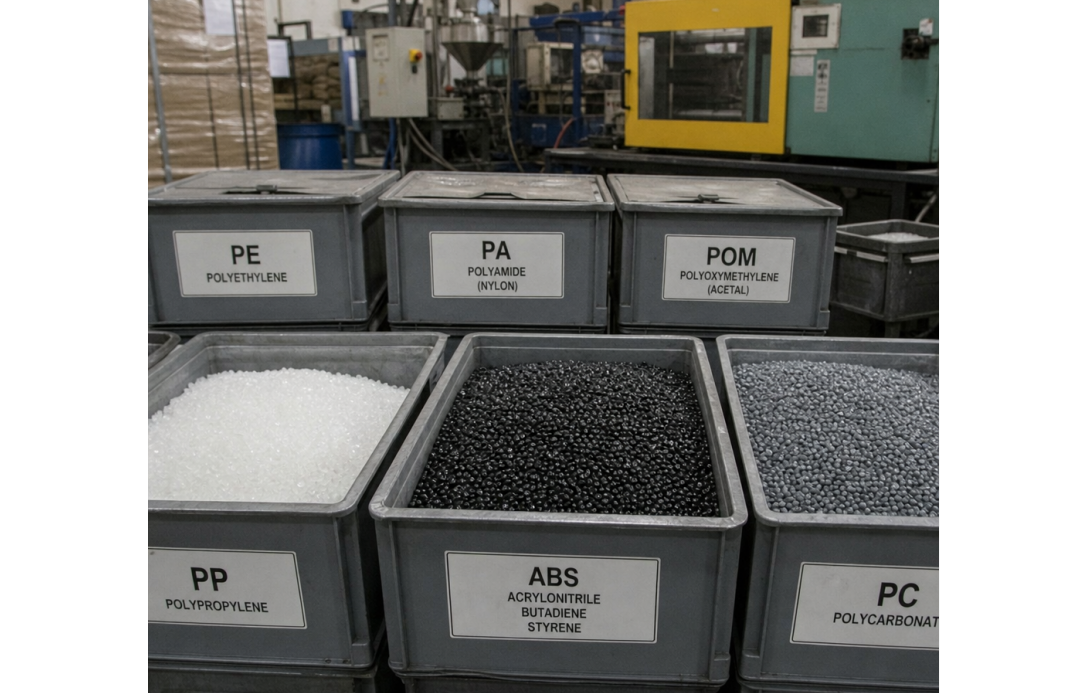

Bahan Terbaik untuk Pengacuan Suntikan

Memilih bahan terbaik untuk pengacuan suntikan bergantung pada kekuatan mekanikal, rintangan kimia, keperluan suhu, rupa, kestabilan dimensi, kos dan keperluan kawal selia.

PP dan PE

Polipropilena (PP) and polietilena (PE) adalah bahan ekonomi dengan rintangan kimia yang baik. PP juga digunakan secara meluas untuk aplikasi yang memerlukan engsel hidup.

ABS

ABS menawarkan gabungan keliatan, penampilan dan kebolehprosesan yang berguna, menjadikannya biasa dalam perumahan pengguna dan komponen industri.

PC

Polikarbonat (PC) memberikan rintangan hentaman yang tinggi dan boleh menawarkan kejelasan yang sangat baik, walaupun secara amnya memerlukan keadaan pemprosesan yang lebih mencabar daripada resin komoditi.

PA / Nylon

Poliamida (PA atau Nylon) memberikan kekuatan dan rintangan haus. Kawalan kelembapan dan pengeringan yang betul amat penting.

POM / Asetal

POM (Acetal) menawarkan geseran rendah, kestabilan dimensi yang baik, dan rintangan haus, menjadikannya sesuai untuk gear dan komponen mekanikal ketepatan.

PEEK dan PEI

PEEK dan PEI adalah polimer kejuruteraan berprestasi tinggi yang digunakan dalam persekitaran suhu, kimia dan mekanikal yang menuntut. Mereka memerlukan alatan yang direka bentuk dengan sesuai dan keupayaan pemprosesan suhu tinggi.

Petua: Pemilihan bahan hendaklah sentiasa dinilai bersama-sama dengan reka bentuk pintu, pengudaraan, penyejukan, suhu acuan, dan keupayaan tekanan dan suhu mesin.

Panduan Reka Bentuk Acuan Berbilang Rongga

A panduan reka bentuk acuan berbilang rongga harus menumpukan pada peningkatan output tanpa memperkenalkan sensitiviti proses yang berlebihan atau risiko penyelenggaraan.

Pertimbangan utama termasuk:

• Baki pelari: Mengekalkan aliran konsisten ke setiap rongga
• Reka bentuk pintu pagar: Kawal ricih, kelakuan mengisi dan pembekuan pintu
• Venting: Sediakan pemindahan gas yang berkesan untuk setiap rongga
• penyejukan: Kekalkan suhu yang konsisten di semua rongga
• Integriti garis perpisahan: Cegah kilat dan kekalkan penjajaran acuan
• Akses penyelenggaraan: Jadikan alat peronggaan tinggi praktikal untuk diservis

Apabila bersisik dari satu atau dua rongga ke 8, 16, 32, atau 64 rongga , sahkan bahawa mesin pengacuan suntikan mempunyai mencukupi:

• Kapasiti tangkapan dengan kusyen yang sesuai
• Kadar suntikan untuk pengisian rongga serentak
• Kapasiti pengplastikan
• Daya pengapit
• Ruang melekap acuan

Cara Memilih Mesin Pengacuan Suntikan

Apabila menentukan bagaimana untuk memilih mesin pengacuan suntikan , mulakan dengan bahagian, bahan, dan acuan , dan bukannya memilih mesin berdasarkan hanya pada tan katalog.

Keperluan Pengeluaran

takrifkan:

• Jumlah pengeluaran tahunan
• Masa kitaran yang diperlukan
• Bilangan rongga
• Jangkaan masa beroperasi
• Kadar sekerap sasaran
• Tahap automasi yang diperlukan

Keperluan Bahan

Nilaikan:

• Kelikatan resin
• Suhu cair
• Suhu acuan
• Keperluan pengeringan
• Pengukuhan atau kandungan pengisi
• Ciri-ciri menghakis atau melelas

Daya Pengapit

Anggarkan yang diperlukan daya pengapit berdasarkan kawasan bahagian yang diunjurkan, tekanan rongga, bahan, dan keadaan proses. Elakkan kedua-dua tonase yang tidak mencukupi dan saiz berlebihan yang tidak perlu.

Saiz Tembakan

Pilih mesin yang boleh menghasilkan tangkapan yang diperlukan sambil mengekalkan julat operasi yang munasabah. Elakkan beroperasi secara konsisten pada had melampau unit suntikan.

Kelajuan dan Tekanan Suntikan

Suntikan berkelajuan tinggi mungkin penting untuk bahagian dinding nipis, panjang aliran panjang, dan corak pengisian yang menuntut . Sahkan bahawa mesin boleh mencapai kadar suntikan yang diperlukan tanpa mencapai tekanan atau had kelajuannya.

Dimensi Acuan

Semak:

• Dimensi plat
• Jarak tali pengikat
• Julat ketebalan acuan
• Cahaya siang maksimum
• Spesifikasi ejector
• Kapasiti berat acuan

Pemantauan Proses

Untuk permohonan yang menuntut, pertimbangkan pemantauan tekanan rongga, pemantauan suhu, pengelogan data, had penggera dan pengurusan resipi .

Keserasian Automasi

Jika automasi dirancang, sahkan keserasian dengan:

• Antara muka robot
• Perkakas hujung lengan
• Penghantar
• Pemeriksaan penglihatan
• Pemisahan bahagian
• Sistem keselamatan

Membeli Mesin Pengacuan Suntikan Terpakai

Jika anda sedang mencari sebuah mesin pengacuan suntikan for sale , menilai keadaan mesin daripada hanya menumpukan pada harga pembeliannya.

Permintaan:

• Larian berjam-jam
• Rekod penyelenggaraan
• Ukuran kehausan skru dan tong
• Keadaan minyak hidraulik , di mana berkenaan
• Versi pengawal
• Keadaan sistem elektrik
• Ketersediaan alat ganti
• Sejarah perkhidmatan
• Bukti kebolehulangan proses

Apabila boleh, jalankan mesin dengan acuan wakil atau acuan pengeluaran sebenar anda sebelum membeli.

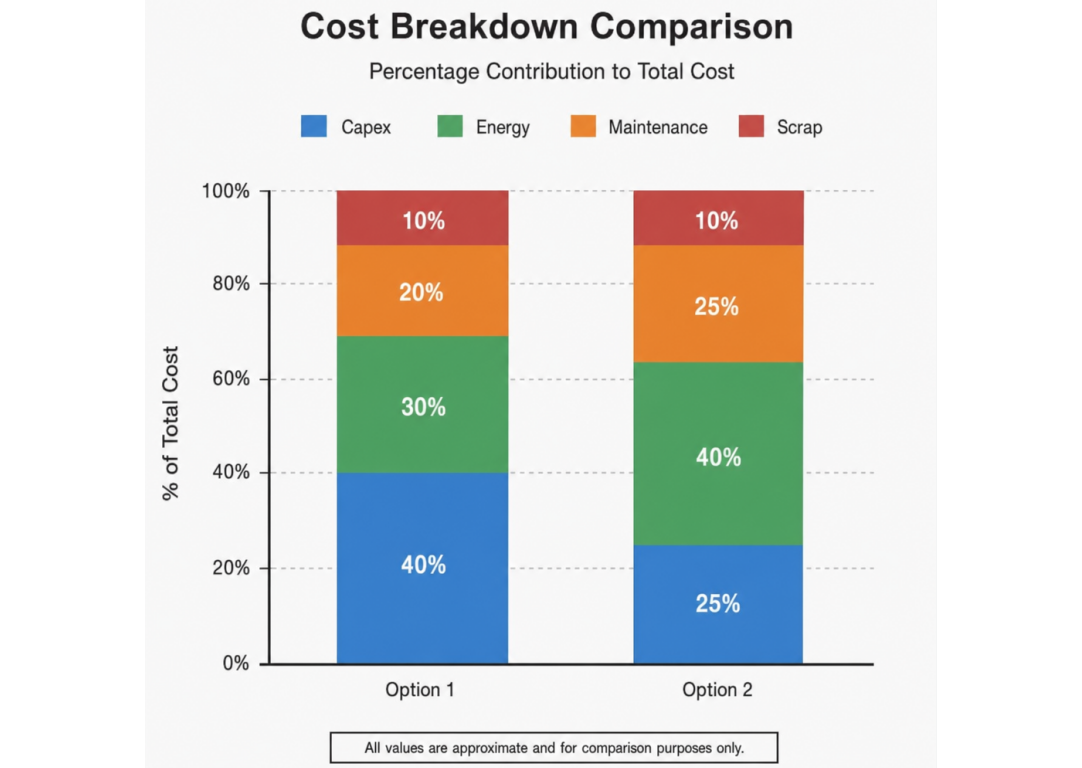

Perbandingan Kos Mesin Pengacuan Suntikan

An mesin pengacuan suntikan cost comparison harus mempertimbangkan jumlah kos pemilikan dan bukannya harga pembelian awal sahaja.

Pemacu kos utama termasuk:

• Seni bina mesin: elektrik, hidraulik atau hibrid
• Daya pengapit
• Kapasiti pukulan
• Keupayaan automasi
• Sistem keselamatan
• Fungsi pengawal
• Pemantauan proses
• Pakej ketepatan
• Liputan perkhidmatan tempatan
• Waranti
• Ketersediaan alat ganti

Juga pertimbangkan kos berterusan seperti:

• Penggunaan tenaga
• Keperluan penyejukan
• Penyelenggaraan pencegahan
• Alat ganti
• Latihan
• Pentauliahan
• Masa hentikan
• sekerap
• Kecekapan pengeluaran

Mesin dengan harga pembelian yang lebih tinggi mungkin mempunyai profil ekonomi keseluruhan yang berbeza setelah penggunaan tenaga, penyelenggaraan, produktiviti dan masa henti disertakan.

Kecacatan dan Penyelesaian Pengacuan Suntikan

Kebanyakan kecacatan acuan boleh dikesan kepada masalah yang melibatkan pengisian, pembungkusan, penyejukan, keadaan bahan, pengudaraan, atau reka bentuk acuan .

kilat

Punca yang mungkin termasuk tekanan rongga yang berlebihan, daya pengapit yang tidak mencukupi, kerosakan garis perpisahan, acuan yang salah jajaran, atau kehausan yang berlebihan.

Semak:

• Tekanan suntikan
• Kelajuan suntikan
• Daya pengapit
• Keadaan garis perpisahan
• Penjajaran acuan
• memakai acuan

Tanda Sinki

Punca yang mungkin termasuk pembungkusan yang tidak mencukupi, pembekuan pintu pramatang, ketebalan dinding setempat yang berlebihan, atau penyejukan yang tidak mencukupi.

Pelarasan yang berpotensi termasuk:

• Mengoptimumkan tekanan pek dan tahan
• Meningkatkan masa pembungkusan yang berkesan
• Memperbaiki reka bentuk pintu pagar
• Memperbaiki penyejukan
• Mengurangkan ketebalan rusuk atau dinding yang berlebihan

Warpage

Warpage sering dikaitkan dengan penyejukan tidak sekata, pengecutan pembezaan, orientasi molekul yang berlebihan, atau pembungkusan tidak seimbang .

Periksa simetri suhu acuan, prestasi penyejukan, keadaan pembungkusan dan orientasi aliran.

Tanda Terbakar

Tanda terbakar boleh menunjukkan gas terperangkap dan pengudaraan yang tidak mencukupi , terutamanya berhampiran penghujung pengisian.

Semak:

• Bolong acuan
• Kebersihan bolong
• Kelajuan suntikan near the end of fill
• Lokasi perangkap gas
• Keadaan bahan

Splay dan Jalur Perak

Splay mungkin terhasil daripada kelembapan, ricih berlebihan, pencemaran, atau pengudaraan yang lemah .

Sahkan pengeringan resin, pengendalian bahan, keadaan skru dan parameter pemprosesan.

Talian Kimpalan

Garisan kimpalan berlaku apabila bahagian hadapan cair yang berasingan bertemu.

Penambahbaikan proses yang mungkin termasuk:

• Melaraskan suhu cair
• Melaraskan suhu acuan
• Mengoptimumkan kelajuan suntikan
• Memperbaiki pengudaraan
• Menyemak lokasi pintu masuk

Menyelesaikan Masalah Pengacuan Pukulan Pendek

Untuk acuan pukulan pendek , semak kawasan berikut secara sistematik.

1. Bahan dan Pengeringan

Sahkan jenis resin, tahap lembapan, nisbah regrind, aliran bahan dan keadaan sistem suapan.

2. Suhu Lebur

Periksa sama ada suhu cair terlalu rendah dan sahkan suhu zon tong, termokopel, prestasi pemanas dan tingkah laku pemplastikan.

3. Kelajuan dan Tekanan Suntikan

Tentukan sama ada mesin itu mencapainya tekanan suntikan maksimum atau had laju sebelum rongga terisi.

4. Venting dan Perangkap Gas

Bolong tersumbat atau tidak mencukupi boleh menghalang pengisian lengkap. Bersihkan bolong sedia ada dan semak lokasi perangkap gas.

5. Sekatan Pintu dan Pelari

Periksa pintu pagar, pelari, sprue dan kawasan slug sejuk untuk mengetahui sekatan atau dimensi yang salah.

6. Kusyen dan Saiz Shot

Sahkan saiz pukulan, kestabilan kusyen dan prestasi cincin semak. Kusyen yang tidak konsisten boleh menunjukkan masalah unit suntikan atau skru/gelang semak.

Cara Mengurangkan Masa Kitaran Pengacuan Suntikan

To mengurangkan masa kitaran pengacuan suntikan , fokus terutamanya pada penyejukan dan pengendalian bahagian sambil mengekalkan kualiti bahagian.

Optimumkan Penyejukan Acuan

Tingkatkan susun atur saluran penyejuk, aliran penyejuk, pergolakan dan kedekatan dengan bahagian acuan.

Optimumkan Pek dan Tahan

Pendekkan pek dan tahan hanya selepas mengesahkan masa pembekuan pintu dan kestabilan bahagian berat . Mengurangkan masa penahanan terlalu agresif boleh meningkatkan tanda sinki, pengecutan dan variasi dimensi.

Tingkatkan Venting

Pembuangan yang berkesan boleh membolehkan pengisian lebih cepat sambil mengurangkan kesan terbakar dan kecacatan gas terperangkap.

Tingkatkan Automasi

Robot dan pengendalian bahagian automatik boleh memberikan penyingkiran yang konsisten dan mengurangkan kelewatan acuan buka dan tutup acuan.

Optimumkan Ejection

Masa ejector, strok dan pelepasan bahagian yang betul boleh mengelakkan kelewatan kitaran melekat dan tidak perlu.

Penting: Kitaran yang lebih pendek hanyalah peningkatan apabila kualiti kekal stabil. Pantau OEE, kadar sekerap, berat bahagian, variasi dimensi dan masa henti , bukan masa kitaran sahaja.

Piawaian Pengacuan Suntikan Gred Perubatan

Untuk regulated medical components, piawaian acuan suntikan gred perubatan melibatkan lebih daripada menghasilkan bahagian yang boleh diterima secara visual.

Perancangan pengeluaran mungkin termasuk:

• Pengesahan proses IQ/OQ/PQ
• Kebolehkesanan bahan
• Kawalan lot
• Pengendalian bahan terkawal
• Keserasian bilik bersih jika diperlukan
• Peralatan pengukuran yang ditentukur
• Pengurusan perubahan
• Pemantauan proses
• Pengurusan penggera
• Pengekalan data pengeluaran

Untuk these applications, machine selection should emphasize kebolehulangan, kawalan proses, kebolehkesanan dan tangkapan data , bukan sekadar mengapit tonase.

Bawa Pulang Akhir

Pengacuan suntikan yang berjaya bergantung pada penjajaran mesin, acuan, bahan dan proses .

Yang betul mesin pengacuan suntikan plastik harus menyediakan daya pengapit yang mencukupi, kapasiti suntikan, keserasian acuan, kawalan proses, dan kebolehulangan untuk aplikasi yang dimaksudkan. Pada masa yang sama, acuan mesti menyediakan pengisian, pengudaraan, penyejukan dan lenting yang berkesan.

Gunakan kitaran pengacuan suntikan— isi, bungkus, sejukkan dan keluarkan —sebagai rangka kerja untuk pengoptimuman. Apabila kecacatan berlaku, anggap ia sebagai isyarat proses yang boleh menunjukkan masalah dengannya kelembapan, tekanan, suhu, aliran udara, tingkah laku bahan atau keseimbangan penyejukan .

Dengan pemilihan mesin yang berdisiplin, alatan yang direka dengan baik, bahan terkawal dan pemantauan proses yang sistematik, pengeluar boleh menambah baik kebolehulangan, mengurangkan sekerap, memendekkan masa kitaran dan pengeluaran skala dengan lebih yakin .
